MAKALAH TEKNOLOGI WIRELESS (SAKLAR LAMPU MENGGUNAKAN BLUETOOTH)

 MAKALAH

TEKNOLOGI WIRELESS

(SAKLAR LAMPU MENGGUNAKAN BLUETOOTH)

KELOMPOK

1.      Satria Indra P (04115005)

2.      Rohma septi wulan (04115011)

3.      Avib Yusi Irawan (04116041)

BAB I

PENDAHULUAN

1.1Latar Belakang

Perkembangan teknologi telah membawa manusia kepada suatu peradaban canggih

dimana segala aspek kehidupan manusia menjadi lebih mudah karena teknologi itu

sendiri. Dispenser, lampu, mesin cuci, kompor listrik, kulkas, kipas angin, AC, televisi

adalah contoh penemuan teknologi yang kemudian membantu manusia dalam aspek

kehidupan sehari-hari dirumah tangga. Didefinisikan, event memutus (open circuit)

atau menyambungkan (closed circuit) perangkat dari catuan daya disebut sebagai

mekanisme kontrol perangkat. Dari perangkat yang telah disebutkan, beberapa

diantaranya ada yang bisa dikontrol jarak jauh melalui remote dan masih banyak yang

dikendalikan secara manual oleh user melalui interface kendali listrik yang tersedia,

seperti saklar atau steker.

Jika dikaji secara umum dari aspek pengontrolan perangkat elektronik rumah

tangga, ternyata mekanisme kontrol yang ada belum efektif. Pada mekanisme

konvensional (manual) misalnya, kita tidak bisa melakukan kontrol terhadap perangkat

ketika kita tidak berada ditempat dan ingin melakukan pengontrolan. Untuk perangkat

yang sudah tidak menggunakan cara konvensional, seperti Televisi dan AC, walaupun

telah menggunakan remote pengendaliannya pun ternyata menggunakan remote yang

berbeda. Ada dua remote untuk mengontrol perangkat yang berbeda, padahal alat

pengontrolnya sama-sama remote dan komunikasinya sama-sama menggunakan

infrared. Hal ini semakin menunjukkan tidak efektif nya mekanisme kontrol yang ada,

baik yang masih manual dan yang telah menggunakan interface remote sekalipun.

Mekanisme kontrol yang ada ternyata juga belum bisa menjawab bagaimana untuk

mengontrol perangkat dalam jumlah banyak dan satu waktu untuk kepentingan berbeda

(pada satu waktu, ada perangkat yang perlu untuk dimatikan dan yang lain perlu

dinyalakan). Contoh, dipagi hari beberapa lampu harus dimatikan dan kita butuh

menyalakan dispenser untuk membuat susu panas. Yang terjadi adalah, kita berjalan

ketempat dimana masing-masing perangkat berada untuk melakukan pengontrolan.

Cara ini jelas tidak praktis, menghabiskan tenanga, dan memakan waktu apalagi pada

waktu-waktu terdesak. Selain itu, interface yang ada seperti steker tergolong masih

kurang aman karena masih terdapat resiko tersetrum akibat loncatan api saat

2

menghubungkan perangkat dengan listrik.

Pada saat berpergian, rumah sering harus ditinggalkan dalam keadaan lampu

menyala agar terang pada malam hari dan terkesan tidak dalam keadaan kosong.

Keadaan ini jelas kurang baik karena perangkat akan menggunakan sumber daya listrik

selama dalam keadaan menyala dan akibatnya adalah pemborosan.

Mengacu kepada penelitian sebelumnya Djoko Kurnia Putra (2006), mengatakan

bahwa “pemanfaatan teknologi Bluetooth dapat digunakan untuk mengontrol berbagai

macam perangkat elektronik secara praktis [16]”.

1.2 RUMUSAN MASALAH

1. Bagaimana membangun aplikasi Android yang berfungsi sebagai remote untuk

pengendali perangkat elektronik rumah tangga.

2.Bagaimana membangun hardware yang menghubungkan Android (remote)

dengan perangkat elektronik rumah tangga yang akan dikontrol.

3. Bagaimana membangun hardware yang berfungsi sebagai pengendali eksekusi

perangkat elektronik rumah tangga.

4. Bagaimana membangun komunikasi Bluetooth antara Android dengan

hardware yang dirancang.

5. Bagaimana mengolah informasi yang diterima hardware dari Android, sebagai

perintah pengontrolan perangkat elektronik rumah tangga.

6. Bagaimana melakukan pengontrolan pada saat tidak berada dirumah dan

komunikasi Bluetooth tidak dimungkinkan.

1.3 BATASAN MASALAH

1.Pengendali jarak jauh (remote) terhubung dengan perangkat elektronik yang

akan dikontrol melalui komunikasi Bluetooth.

2. Remote dimplementasikan pada handphone dengan sistem operasi Android.

3. Pengontrolan dari Handphone Android menggunakan Bluetooth, adalah

komunikasi jarak pendek sesuai dengan profil teknologi Bluetooth

4. Dibangun sebuah hardware yang dapat menghubungkan perangkat rumah

tangga yang ingin dikontrol dengan remote.

5. Perancangan hardware menggunakan sistem minumum Arduino, Bluetooth

modul sebagai receiver, dan relay sebagai output.

6. Perangkat elektronik rumah tangga yang dikontrol pada tugas akhir ini dibatasi

hingga lima perangkat.

7. Output pengontrolan hanya berupa kondisi on/off saja

8. Tidak membahas metoda transmisi data

BAB II

Alat Dan Komponen :

• mikrokontroller arduino
• project board
• kabel kabel jumper
• driver/modul relay
• modul bluetooth HC-05
• smartphone android
• lampu neon
• kabel power untuk lampu neon
• steker

Cara Kerja Alat Tersebut :

Pada dasarnya prinsip kerja alat ini sama halnya remot tv dan pesawat television  merupakan reseved sebagai penerima sinyal berkomunikasi menggunakan sensor infrared tapi dalam alat ini kami tidak menggunakan infrared sebagai madia komunikasi melainkan menggunakan Bluetooth untuk mengirim perintah berupa sinyal ke alat pengontrol yang sudah diprogram sebelimnya.

Dengan memangfaatkan aplikasi pada Smartphone android kita dapat mengirim sinyal berupa perintah untuk menyalakan relay sebagai saklar, Perintah yang dikirim merupakan huruf abdjad yang sudah dicodekan setelah di perintah tadi sampai ke Bluetooth maka akan dilanjutkan dan IC membaca perintah tersebut jika perintah yang dikirim tadi cocok maka IC akan merespon Relay Sebagi saklar menyalakan lampu, dimana relay akan berubah posisi NC menjadi NO . jikan Code yang dikirm tidak cocok maka IC dan relay sebagai saklar tidak berfungsi

rangkaian ini adalah penerima sinyal melalui Bluetooth berupa perintah menyalakan relay yang dikirim dari smartphone android menggunakan aplikasi rangkaian memiliki 1 buah relay yang di fungsikan sebagai saklar.

Jarak yang dapat dicakup Bluetooth kurang lebih 10 meter sangat cocok untuk di terapkan dirumah tinggal sederhana, pada alat ini kami menggunakan 1 relay sebagai saklar.

BAB III

Penulisan program ataau biasanya disebut coding ditulis dengan menggunkan bahasa c , karena bahasa C menghasilkan object code yg sangant kecil dan dieksekusi.

Berikut adalah skema dan Sorch code dari rangkaian tersebut:

gambar dari skema rangkaiannya.

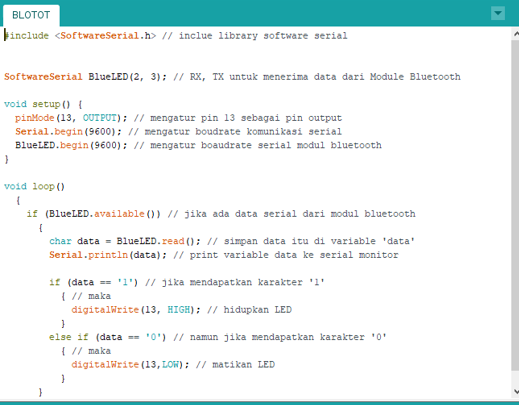

Berikut source code nya
